濾水車非標制作
目標：為降低濾渣含水率，需要訂制濾水車對漆渣進行濾水操作，并最大化的提高濾水效率。
設計要求見下圖相關說明：

1，小車尺寸：長1100*寬800*高600
2，板材選用s304 t3.0
3，滑輪選用4寸，兩個定向，兩個萬向帶剎車。
4，排水口DN50并安裝球閥且總長度不超出車體。
5.內框不銹鋼網（12*12*1）加強選用s304-25*25*1方管
6，數量10臺。
附上我司的相關設計圖：

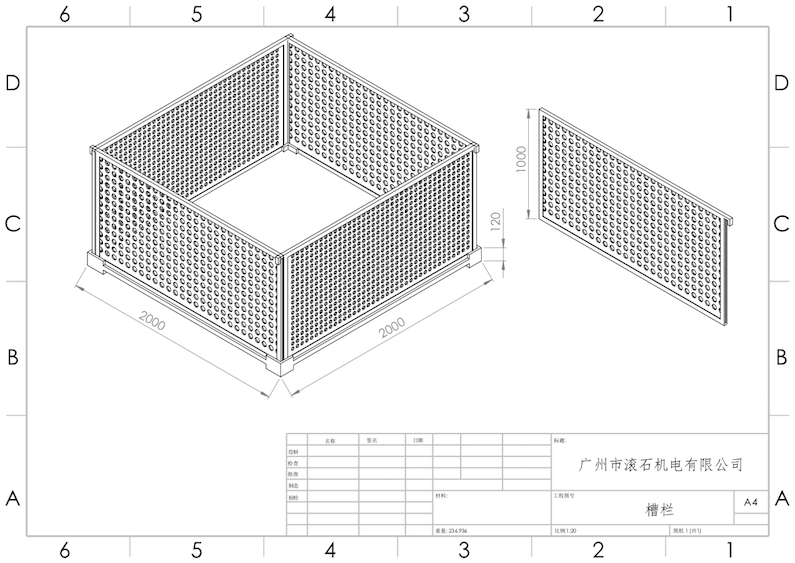

另外的配套使用的濾水框，設計方案以及要求如下：
1，濾水框5面均可拆解，使用時才組成一個框。
2，各面均使用不銹鋼沖孔板制作。
3，預計裝載量為4t，底部為防止變形采用加固裝置。
4，內部根據使用面積采用100目不銹鋼隔水板。
附上我司的相關設計圖：
